Sistemi di raffreddamento

Tutti i sistemi UV producono calore in eccesso che deve essere rimosso in modo efficiente per garantire un output uniforme, stabile e a lungo termine della radiazione ultravioletta. GEW utilizza il raffreddamento ad aria, acqua e/o azoto attraverso l’ampia varietà di prodotti realizzati. Tutti i sistemi di raffreddamento sono rigorosamente progettati e testati internamente da GEW per garantire una perfetta compatibilità con il vostro sistema UV.

I sistemi di raffreddamento ad aria sono tipicamente costituiti da un ventilatore centrale collegato a un collettore di canalizzazione in acciaio rigido che percorre la lunghezza della stampa. Le uscite a distanza regolare sono collegate alle lampade tramite condotti flessibili e una valvola di smorzamento automatica controlla il volume d’aria che passa attraverso il gruppo lampada assicurando che rimanga a temperatura costante.Il ventilatore centrale è canalizzato in atmosfera esterna alla fabbrica.

I sistemi di raffreddamento ad acqua sono generalmente costituiti da un refrigeratore centrale raffreddato ad aria con un collettore dell’acqua montato nelle vicinanze. I tubi di andata e di ritorno arrivano a ciascun gruppo lampada con indicatori di flusso e monitoraggio su ogni canale.

Il team di ingegneri esperti di GEW specificherà e progetterà una soluzione per soddisfare le esigenze specifiche del progetto e può, se necessario, gestire sistemi di raffreddamento estremamente complicati. Offriamo una vasta gamma di sistemi di raffreddamento disponibili e tutti sono supportati dalla nostra rete globale di partner di assistenza.

Le opzioni di raffreddamento di GEW

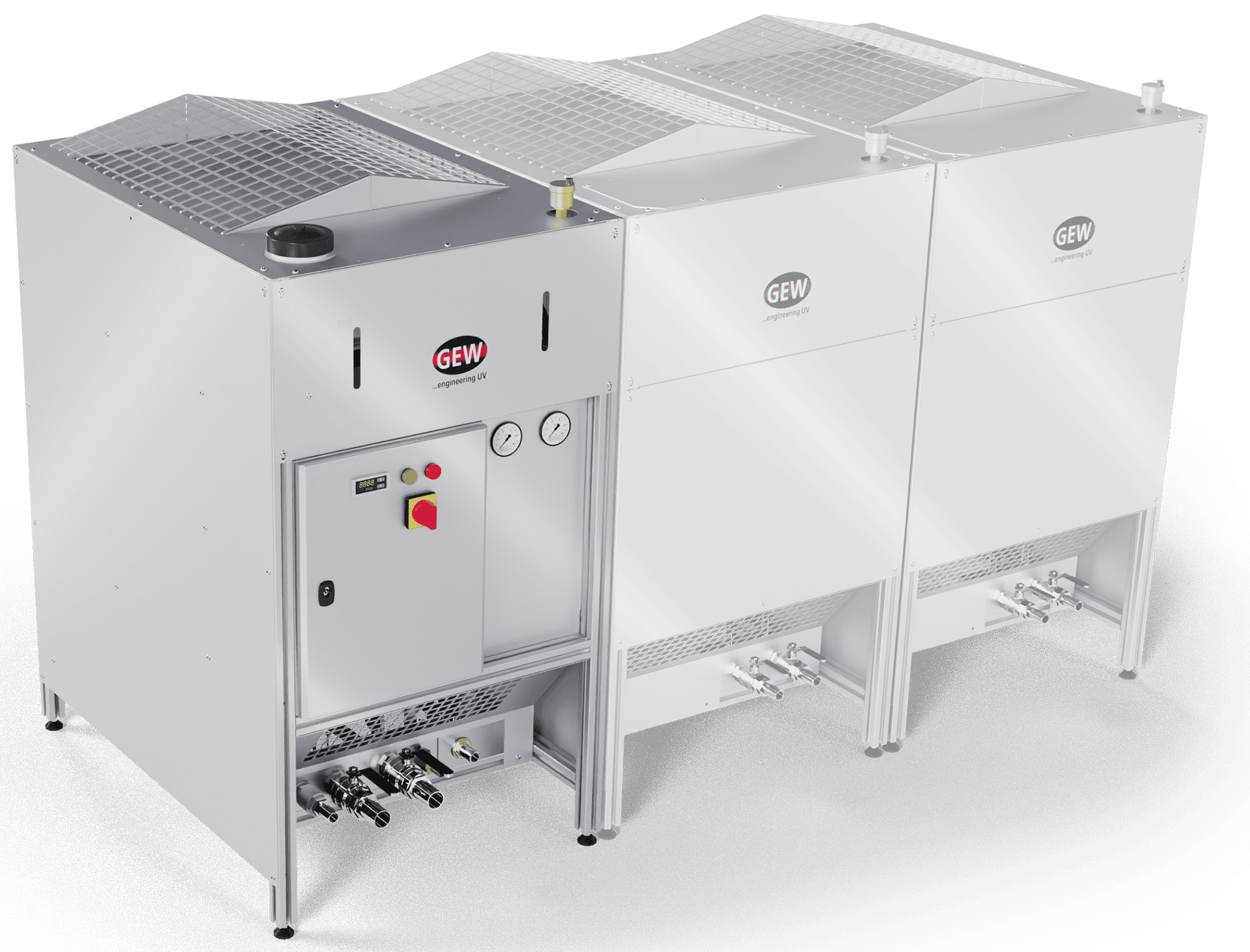

Air Blast Cooler

Il condizionatore d’aria GEW Air Blast è un sistema a circuito chiuso semplice, a basso consumo energetico, dotato di uno scambiatore di calore raffreddato ad aria che utilizza l’aria ambiente per dissipare il calore. Offre un raffreddamento efficiente e a bassa manutenzione, senza perdite d’acqua, rischi di contaminazione ed evita l’uso di refrigeranti regolamentati (gas fluorurati), che saranno soggetti a nuove restrizioni UE in Europa a partire dal 1° gennaio 2027.

I raffreddatori ad aria forzata sono progettati per adattarsi al sistema UV GEW e possono essere configurati in tandem per fornire una capacità di raffreddamento di 20 kW, 38 kW o 56 kW. Si tratta di unità di refrigerazione autonome che, se necessario, possono essere canalizzate in atmosfera dal cliente. L’unità principale è composta da un ventilatore assiale, uno scambiatore di calore, un filtro, una pompa, un vaso di espansione, un serbatoio di riempimento e un quadro elettrico. Le unità secondarie sono composte da un ventilatore assiale, uno scambiatore di calore e un filtro.

I raffreddatori ad aria forzata consumano in genere circa il 50% di energia in meno rispetto ai refrigeratori tradizionali, poiché eliminano la necessità di compressori.

Scarica la scheda tecnica

*Questa scheda tecnica è in inglese.

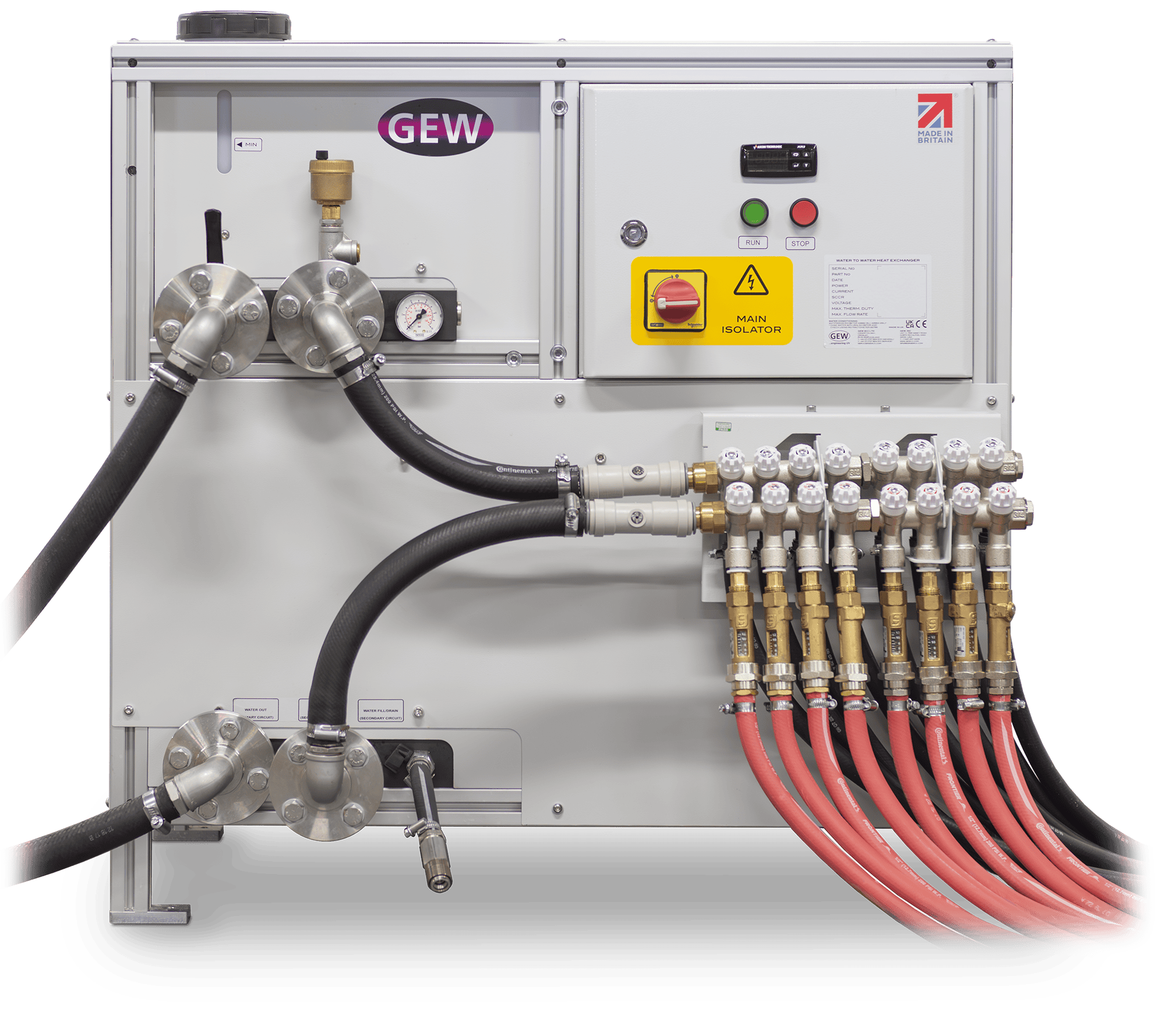

Scambio di calore acqua-acqua

Lo scambiatore di calore acqua-acqua GEW consente di raffreddare le teste delle lampade UV e i relativi dissipatori di calore e rulli raffreddati ad acqua. L’acqua di raffreddamento circola in un sistema chiuso e pressurizzato e il calore generato dal sistema UV viene trasferito, tramite uno scambiatore di calore acqua-acqua, al sistema di raffreddamento interno del cliente. Pertanto, l’acqua nei due circuiti rimane separata: il circuito interno viene definito “circuito primario”, mentre il circuito GEW viene definito “circuito secondario”.

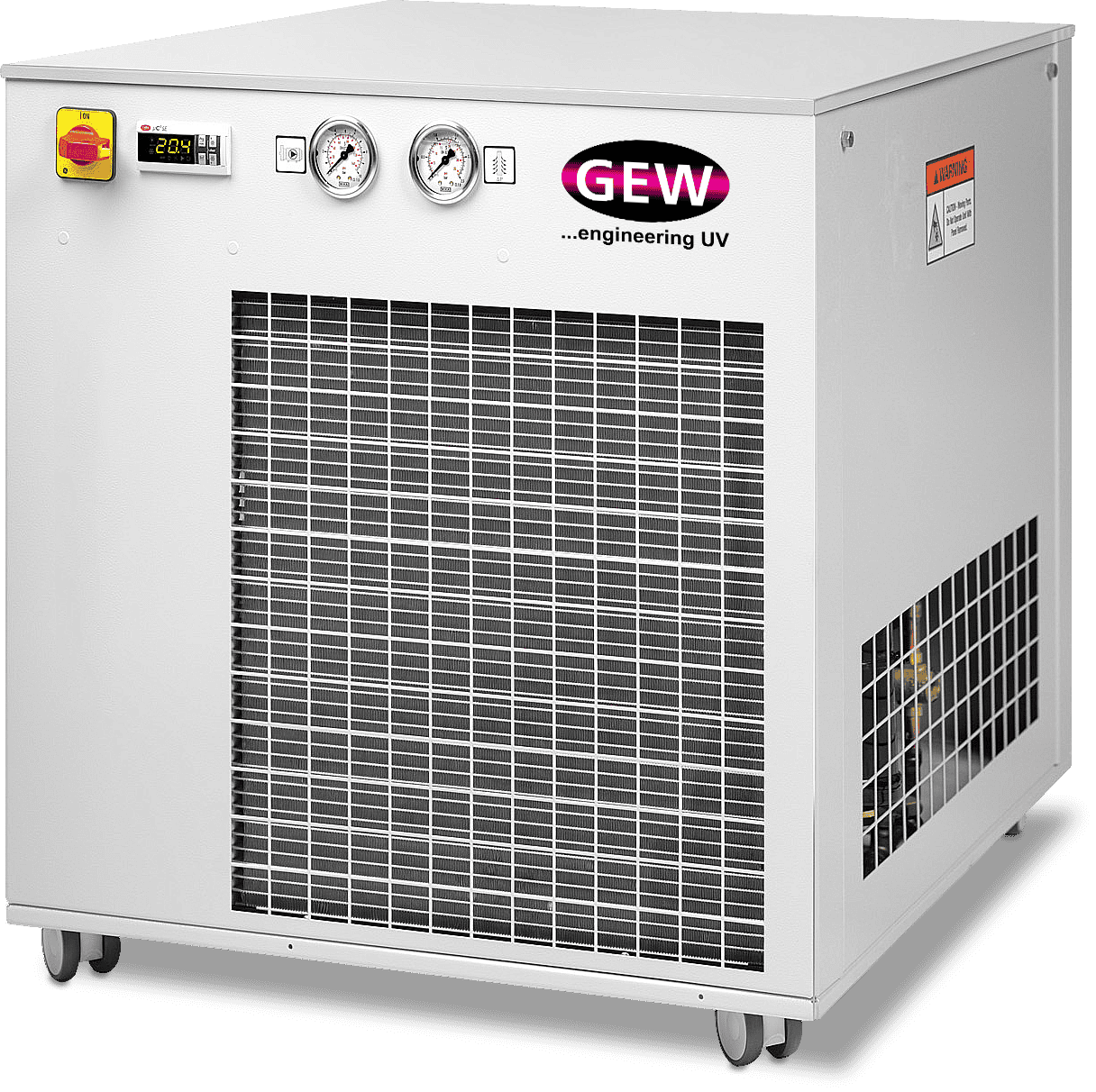

Chiller

I refrigeratori GEW funzionano utilizzando un circuito di refrigerazione a liquido a circuito chiuso che fa circolare continuamente un refrigerante (solitamente acqua o una miscela di acqua e glicole) tra l’unità di refrigerazione e le lampade UV.

Il sistema di raffreddamento è collegato a un collettore dell’acqua situato in prossimità della macchina da stampa. Pompe ad alta pressione spingono l’acqua refrigerata attraverso tubi di mandata e ritorno dedicati, direttamente nei canali ricavati all’interno delle teste delle lampade UV o delle piastre di supporto dei moduli LED.

Il liquido freddo che attraversa la testa della lampada assorbe il calore ambientale generato. Trasferendo il calore dai componenti metallici al liquido, la temperatura interna del sistema di polimerizzazione rimane costante.

L’acqua, ormai riscaldata, ritorna nell’unità di refrigerazione centrale raffreddata ad aria. Qui, attraversa uno scambiatore di calore interno (evaporatore) dove un ciclo di refrigerazione trasferisce il calore dall’acqua. Delle ventole interne espellono il calore asportato nell’atmosfera, raffreddando nuovamente il liquido in modo che possa essere pompato nuovamente alla pressa.

Tabella delle specifiche

	Air Blast Cooler			Scambio di calore acqua-acqua		Chiller
	Modello 1	Modello 2	Modello 3	Modello 1	Modello 2	Modello 1	Modello 2	Modello 3	Modello 4	Modello 5
Capacità di raffreddamento	20kW	38kW	56kW	50kW	120kW	5.3kW	9.8kW	18.4kW	31.9kW	70kW
Dimensioni fisiche L x P x A (mm)	743 x 1138 x 1360	1486 x 1138 x 1360	2229 x 1138 x 1360	1082 x 712 x 1060	1082 x 712 x 1060	640 x 640 x 635	715 x 945 x 1490	715 x 945 x 1490	715 x 945 x 1490	1040 x 1435 x 1890
Configurazioni modulari	Unità principale	Unità master + unità slave	Unità master + 2 unità slave	N / A		N / A
Temperatura ambiente	≤ 35°C			≤ 40°C		-15°C ≥ x ≤ 40°C*
Metodo di controllo	Controllo della ventola tramite termostato			Valvola modulante		Controllo della ventola del condensatore
Portata nominale dell’acqua	114 l/min			100 l/min	200 l/min	13.8 l/min	43 l/min	80 l/min	100 l/min	196 l/min
Portata volumetrica della ventola (in funzione continua)	8500m3 /h	17000m3 /h	25500m3 /h	N / A		2400m3/h	7000m3/h	7000m3/h	9000m3/h	19,000m3/h
